スーパーファミコンのコントローラーを久しぶりに使ってみると、ボタンの反応が悪かったり、まったく反応しなかったりすることがあります。
発売から30年以上経っているので、内部に汚れがたまっていたり、ゴムなどの部品が劣化していたりしても不思議ではありません。
そこで今回は、スーパーファミコンの純正コントローラーを実際に分解して掃除してみました。
この記事では、スーパーファミコンのコントローラーを実際に分解・掃除した手順や、ボタンが反応しないときに確認したいポイントを写真付きで紹介します。
※コントローラーの分解・清掃は故障につながる可能性があります。作業する場合は自己責任で行ってください。
スーパーファミコンのコントローラーが反応しない原因は？
スーパーファミコンのコントローラーが反応しない場合、症状によって考えられる原因が異なります。
今回、実際に確認できた症状と原因はこちらです。
| 症状 | 今回確認できた原因・対処 |
|---|---|
| すべてのボタンが反応しない | コネクタを差し直したら復活 |
| 一部のボタンが反応しない | ゴムが破損しており、純正ゴムへの交換で復活 |
このほか、ボタンと基板が接触する部分の汚れなどによって、反応が悪くなることも考えられます。
ただし、ゴムそのものが破損している場合は掃除だけでは直せません。
また、すべてのボタンが反応しないからといって、必ずしもコントローラー自体が故障しているとは限りません。
今回のようにコネクタを差し直すだけで復活するケースもあったので、まずは接続状態から確認してみるのがおすすめです。
スーパーファミコンのコントローラーを分解する

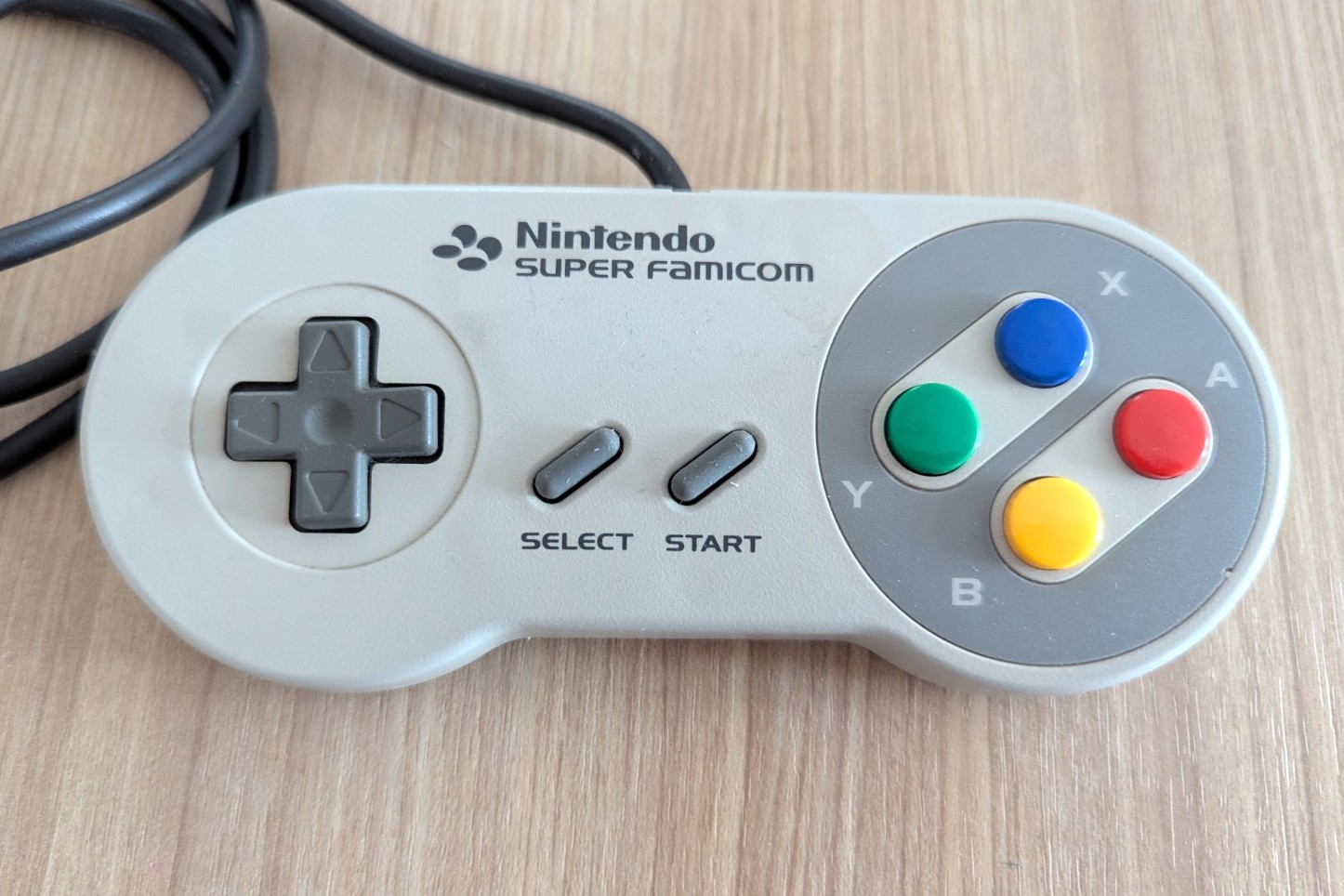

今回分解したのは、スーパーファミコンの純正コントローラーです。
実際に開けてみると、内部の構造は思っていたよりシンプルでした。
分解・掃除に用意したもの
今回使ったものはこちらです。
| 用意したもの | 用途 |
|---|---|
| プラスドライバー | コントローラーのネジを外す |
| 中性洗剤 | ケースやボタンを洗う |
| 歯ブラシ | 溝などの細かい汚れを落とす |
| 無水エタノール | 基板の接点などを掃除する |
| 綿棒 | 無水エタノールを使った細かい部分の掃除 |
スーパーファミコン本体やソフトを分解するときは特殊なドライバーが必要になるものもありますが、純正コントローラーのネジは普通のプラスネジです。
そのため、コントローラーを開けるだけなら特殊なドライバーは必要ありません。今回は自宅にあった一般的なプラスドライバーを使用しました。プラスドライバーは100均などでも購入できます。

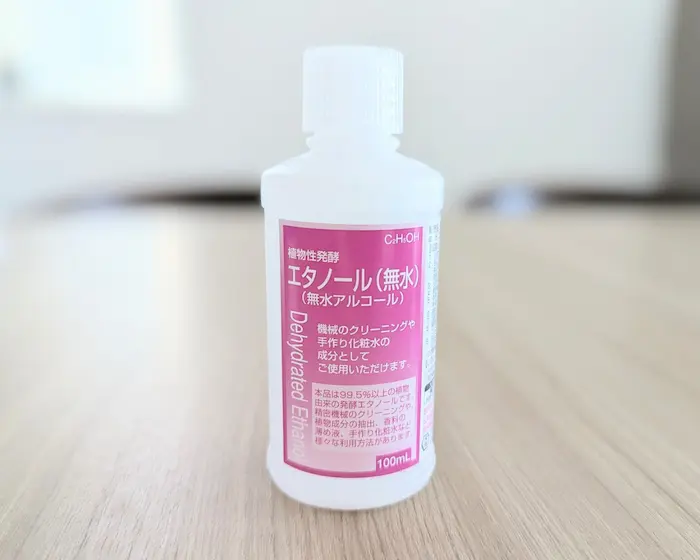

また、無水エタノールはドラッグストアなどで購入できます。今回使用したものには、精密機械のクリーニングにも使用できると記載されていました。
ドラッグストアには、500mlくらいの商品もありますが、清掃するだけであれば、100mlなどの小さいタイプで十分です。
ドラッグストアにない場合は、Amazonなどでも購入できます。
ちなみに、Nintendo Switchの分解ではY字ドライバーが必要です。ダイソーのY字ドライバーを実際に使った結果はこちらで紹介しています。
▶【100均】ダイソーのY字ドライバーはSwitchに使える？売り場・サイズと使った結果

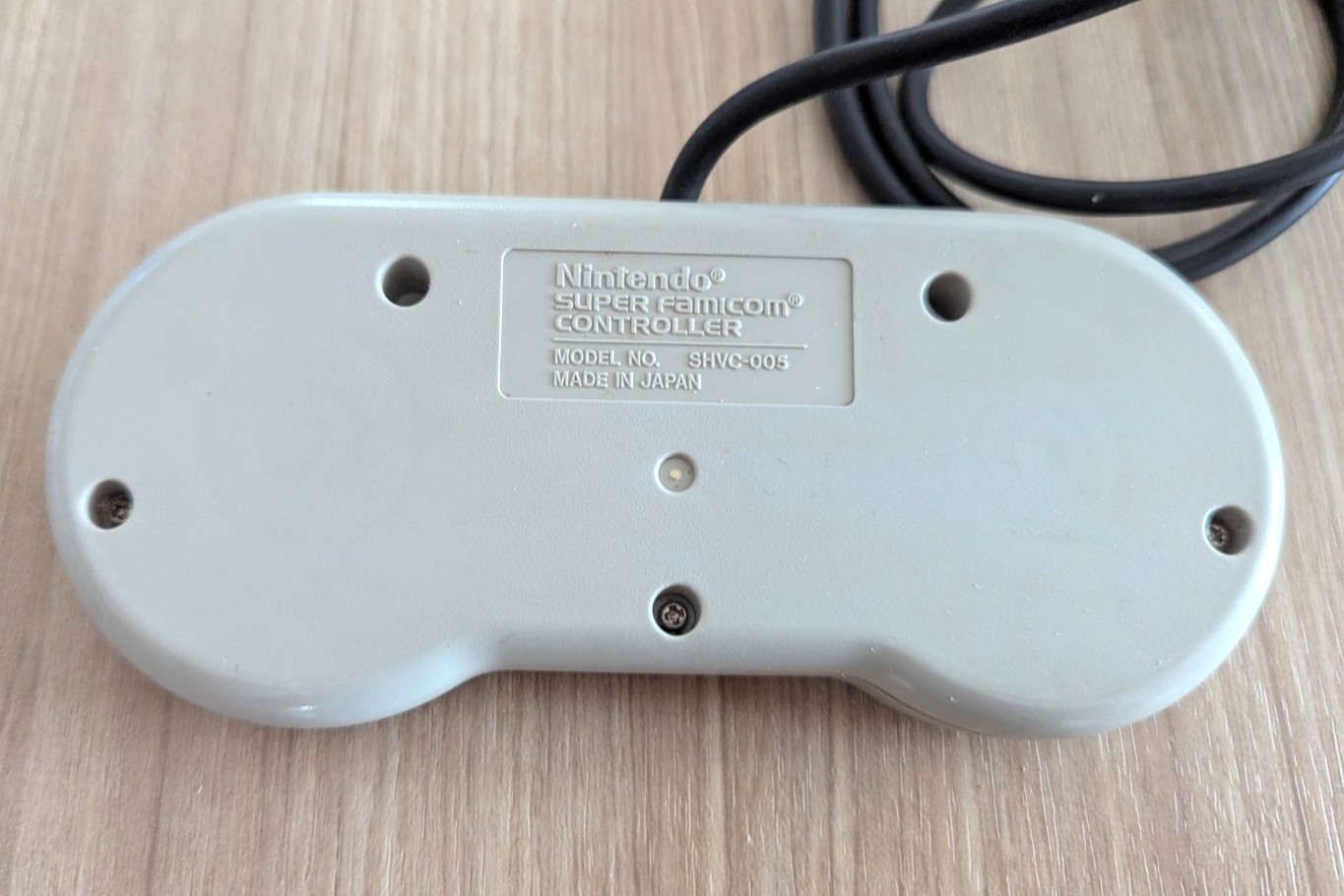

裏側にある5本のネジを外す
まずはコントローラーを裏返します。
裏側には5本のネジがあるので、プラスドライバーですべて外します。
外したネジは小さいので、なくさないように容器などへ入れておくと安心です。
ケースを開けて基板を取り外す
ネジをすべて外すと、ケースを開けられます。

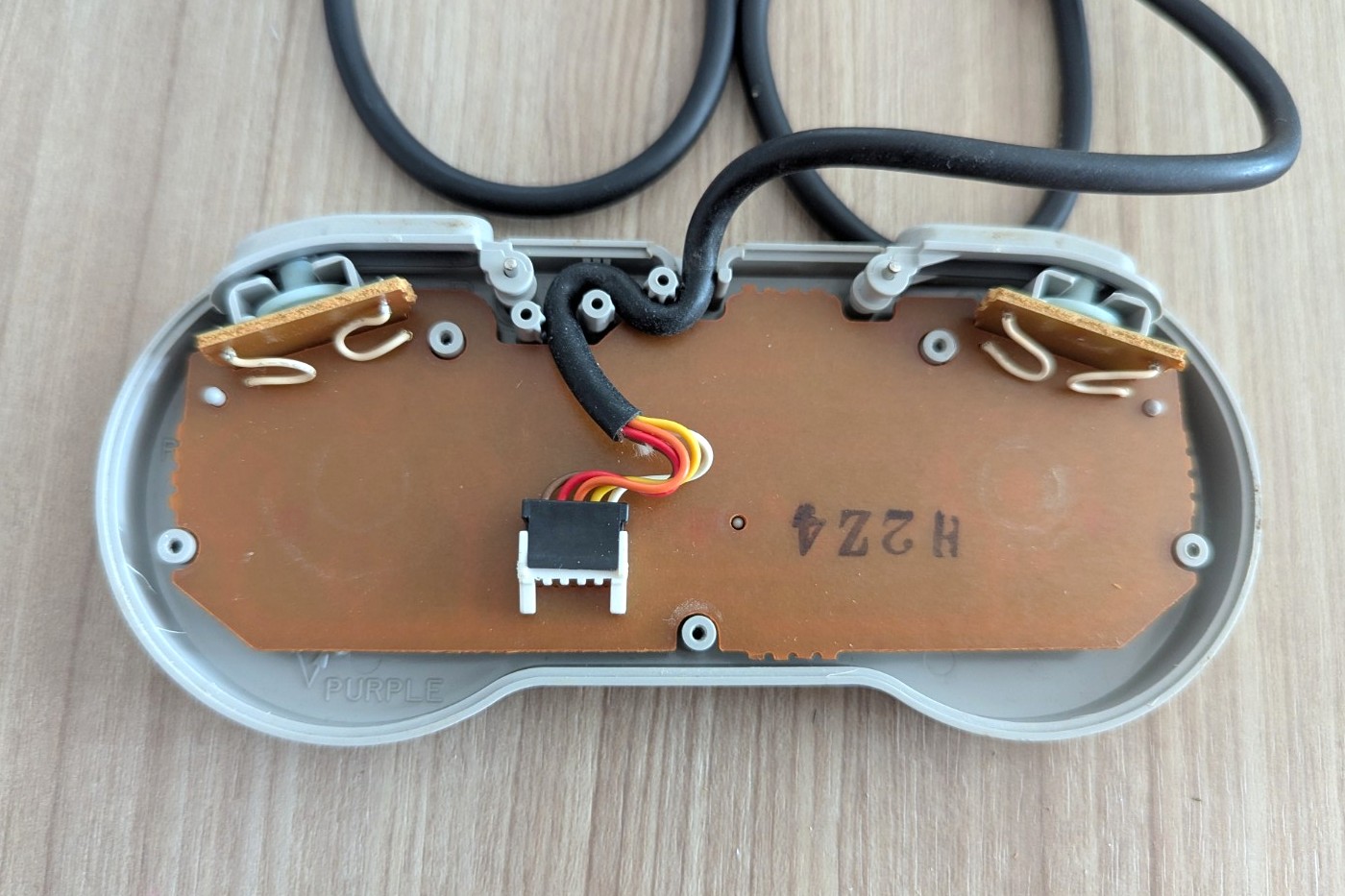

中には基板が入っていて、その下にボタンやゴムが並んでいます。
最近のゲームコントローラーと比べると部品が少なく、かなりシンプルな構造です。
基板を取り外すときは、ケーブルを強く引っ張らないように注意します。

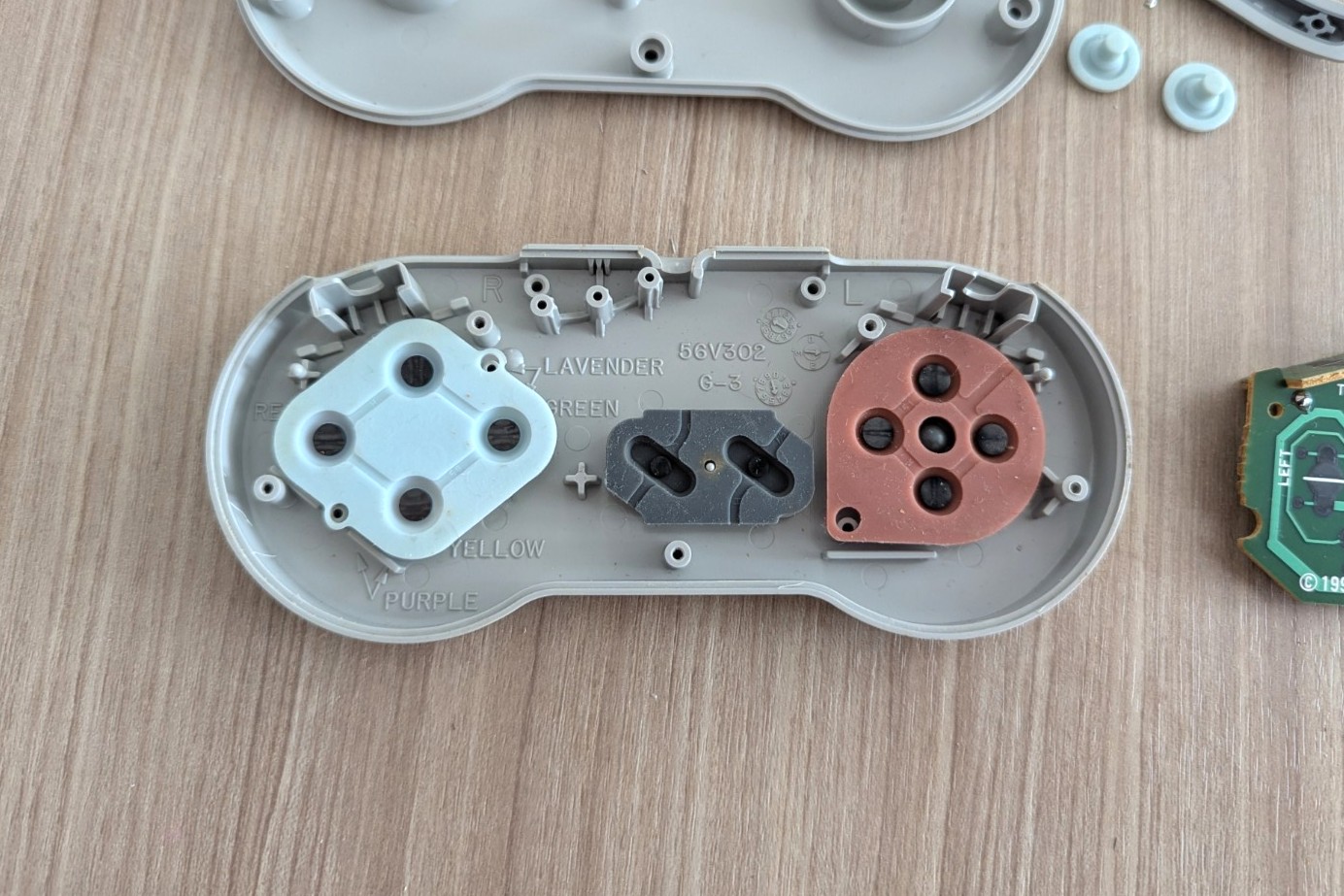

ボタンとゴムを取り外す
基板を外したら、十字キーやA・B・X・Yボタン、START・SELECTボタンなどを取り外します。
ボタンの下には、押した力を基板側へ伝えるゴムが入っています。

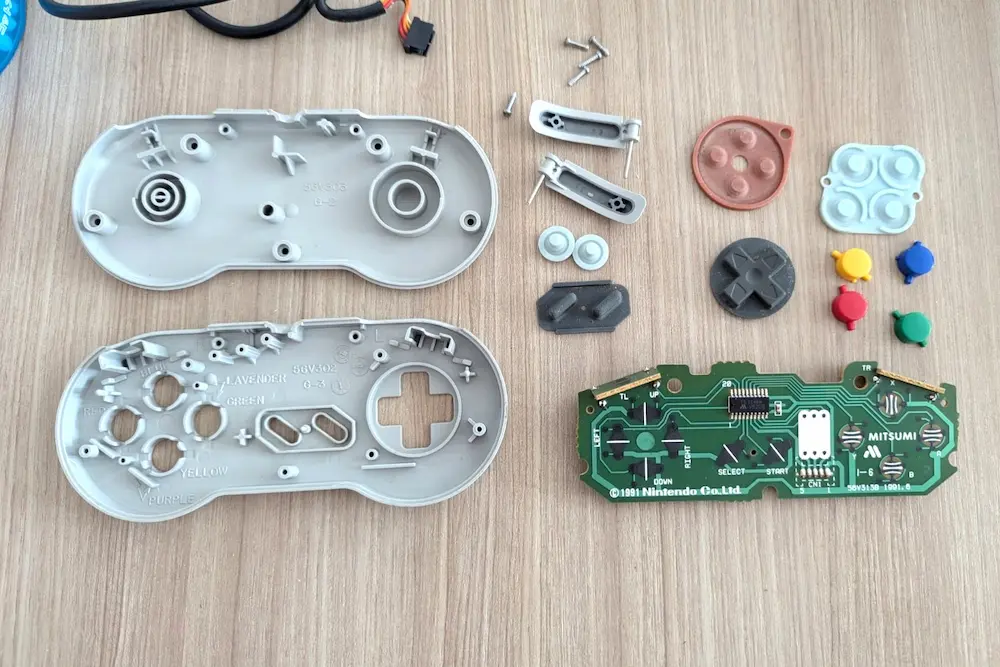

すべて取り外すと、このようになりました。
細かいパーツが多いので、分解する前や途中で写真を撮っておくのがおすすめです。
組み立てるときにボタンやゴムの位置が分からなくなっても、写真を見ながら戻せます。
スーパーファミコンのコントローラーを掃除する
せっかく分解したので、ケースやボタンにたまった汚れも掃除していきます。
ケースやボタンを中性洗剤で洗う

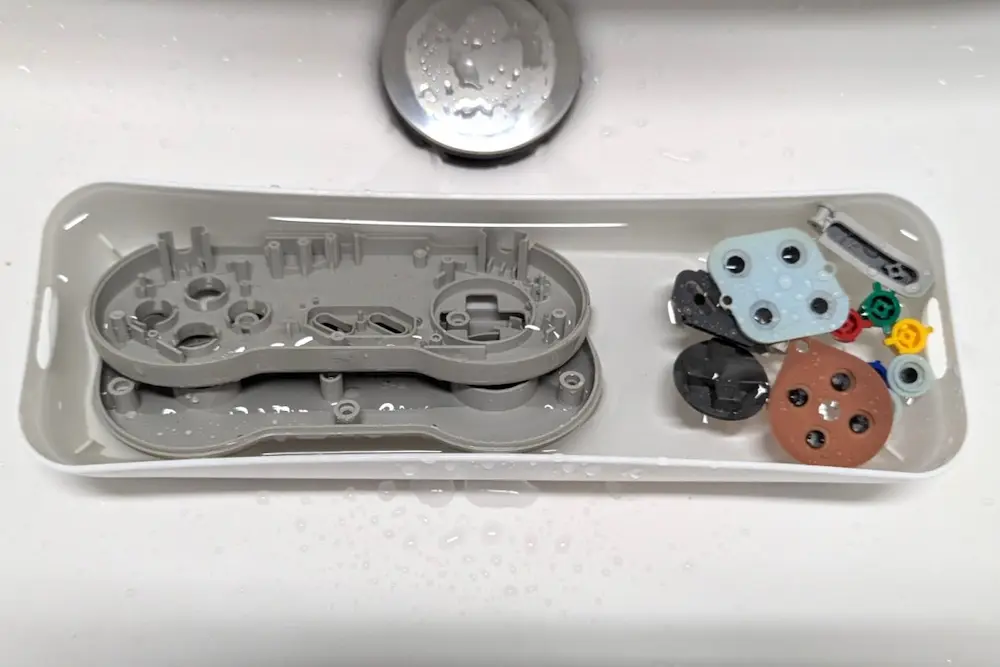

ケースやボタンなどの樹脂パーツは、中性洗剤を使って洗いました。
特に汚れがたまっていたのが、ボタン周辺やケースの細かい溝です。
細かい部分は使い古した歯ブラシを使うと掃除しやすくなります。

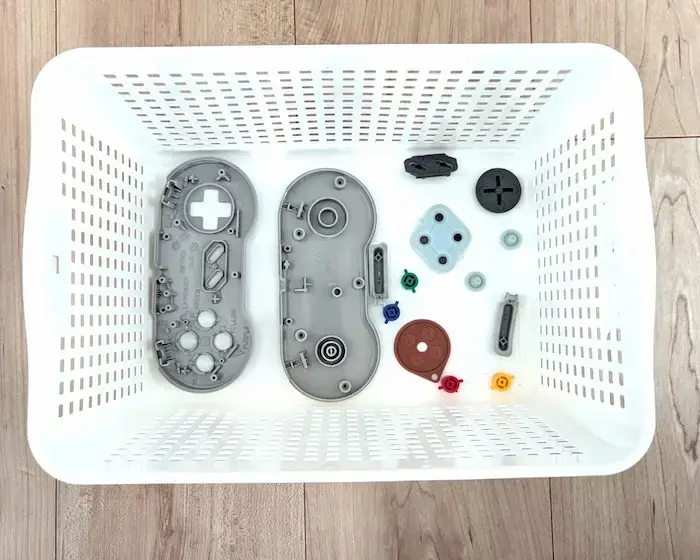

洗ったあとは洗剤が残らないように水ですすぎ、しっかり乾燥させました。
なお、基板やケーブルは水洗いしていません。
最初に「洗うもの」と「水に濡らさないもの」を分けておくと作業しやすいです。

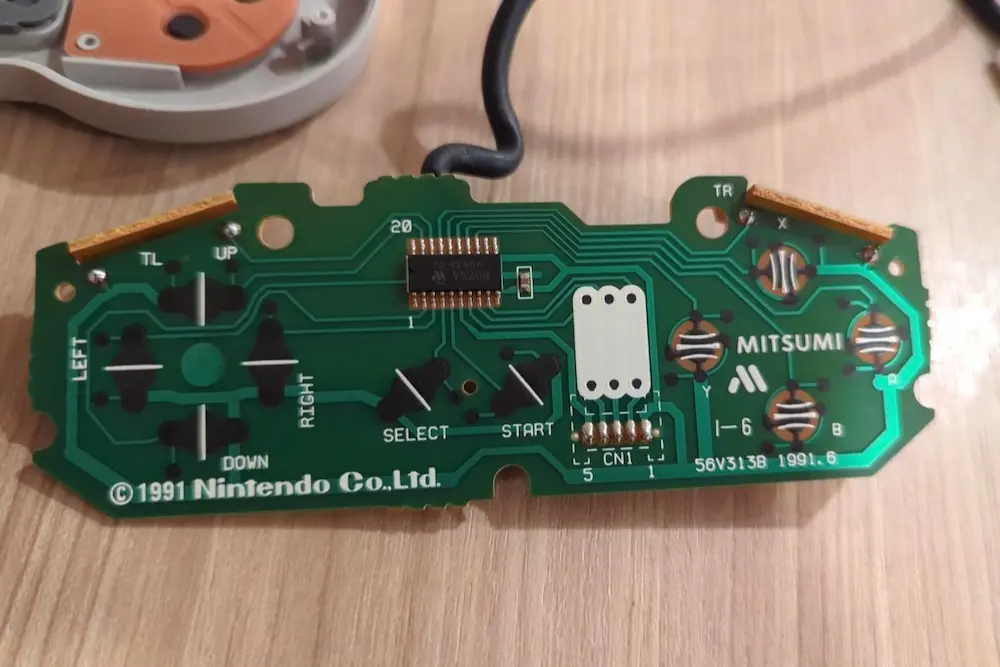

基板の接点は無水エタノールで掃除する
基板は水洗いせず、無水エタノールを使って掃除しました。
無水エタノールを綿棒に少量つけ、ボタンが接触する部分などを軽く掃除しました。
接点部分は強くこすらず、表面の汚れを拭き取る程度にしています。
ゲームボーイカラーでも、反応が悪かったボタンの接点を掃除したところ改善しました。
▶ゲームボーイカラーを自分で修理｜反応が悪いセレクトボタンが復活！
スーパーファミコンのコントローラーを組み立てる
洗ったパーツが乾いたら、分解したときと逆の手順で元に戻します。
まずはケースにボタンを戻し、その上からゴムを取り付けます。
続いて基板を元の位置に戻します。
このとき、ボタンやゴムがずれていないか確認しておきます。
あとはR・Lボタンとコネクタを装着し、ケースを閉じ、裏側の5本のネジを締めれば完成です。
……と思ったのですが、ここで問題が起きました。
掃除後に全部のボタンが反応しない！コネクタを差し直したら直った
掃除したコントローラーをスーパーファミコンにつないで動作確認してみました。
ところが、
何を押しても反応しません。
十字キーもA・B・X・Yボタンも、すべて無反応です。
掃除する前は使えていたので、一瞬「壊してしまった？」と思いました。
そこで、もう一度コントローラーを開けて確認することに。

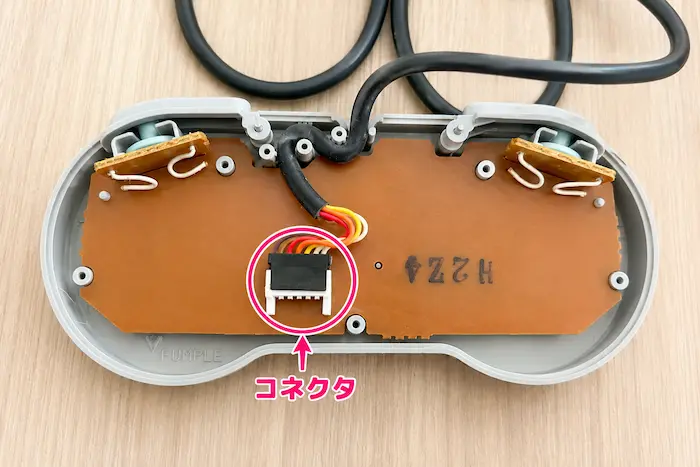

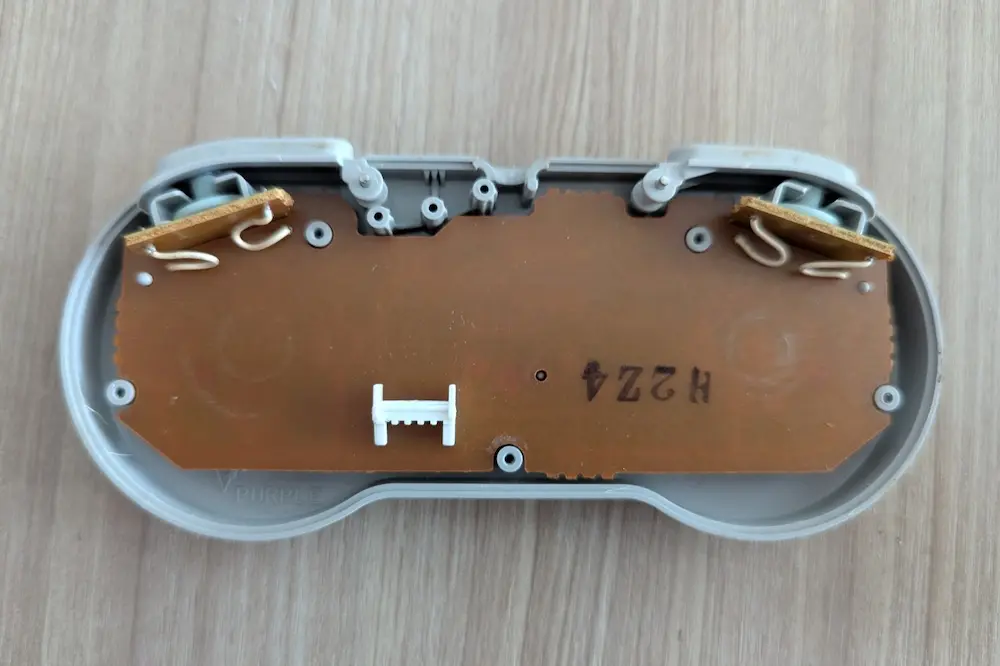

全て反応しないなら、コネクタが一番怪しいため、一度抜いて、しっかりと差し直してから再び組み立てました。
すると、
今度は普通に動きました。
十字キーも各ボタンも問題なく反応しています。
今回、すべてのボタンが反応しなかった原因は、組み立てたときのコネクタの接続だったようです。
分解・掃除したあとにまったく反応しなくなった場合は、故障したと判断する前にコネクタがきちんと接続されているか確認してみてください。
ボタンが反応しない連射コントローラーも分解してみた

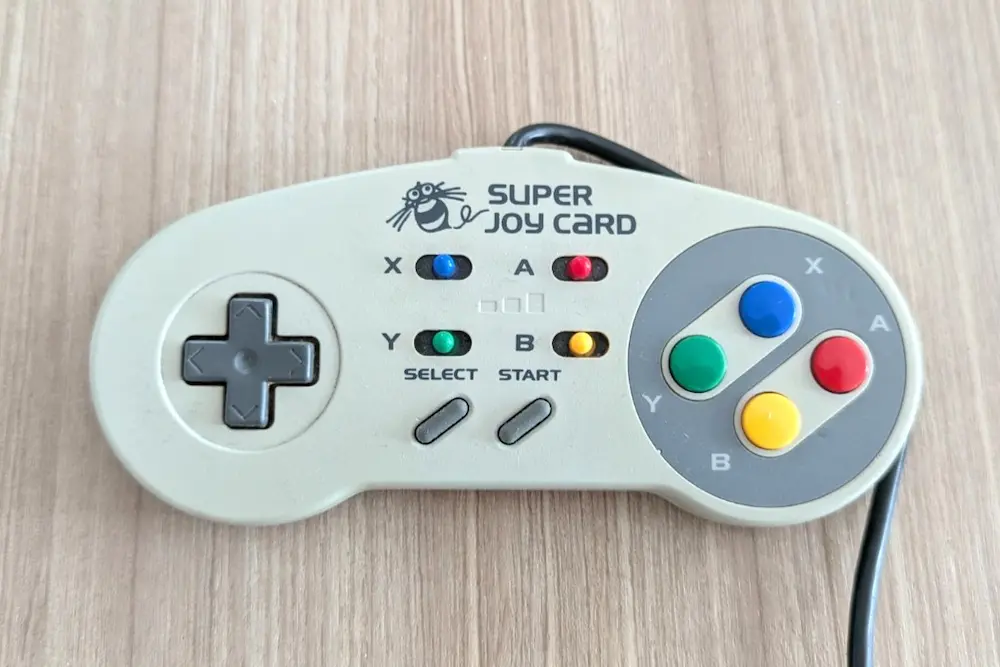

純正コントローラーとは別に、手元には連射機能付きのスーパーファミコン用コントローラーもあります。
こちらには、押しても反応しないボタンがありました。
せっかく純正コントローラーを分解したので、原因を調べるためにこちらも開けてみることに。

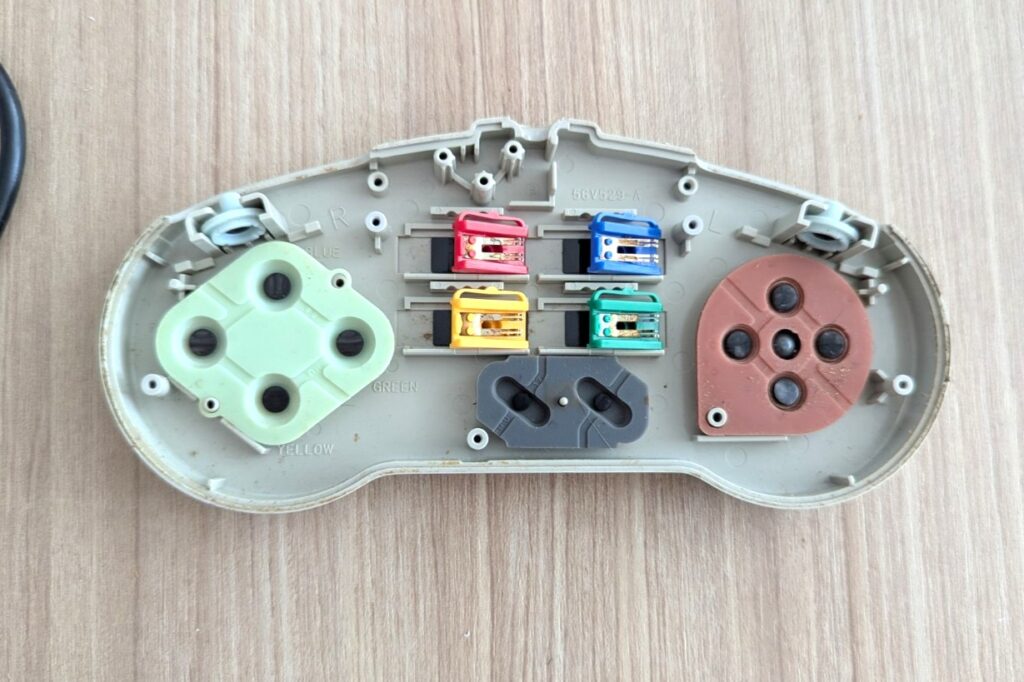

分解してみると、原因と思われるものがすぐに見つかりました。
ボタンのゴムがちぎれていた

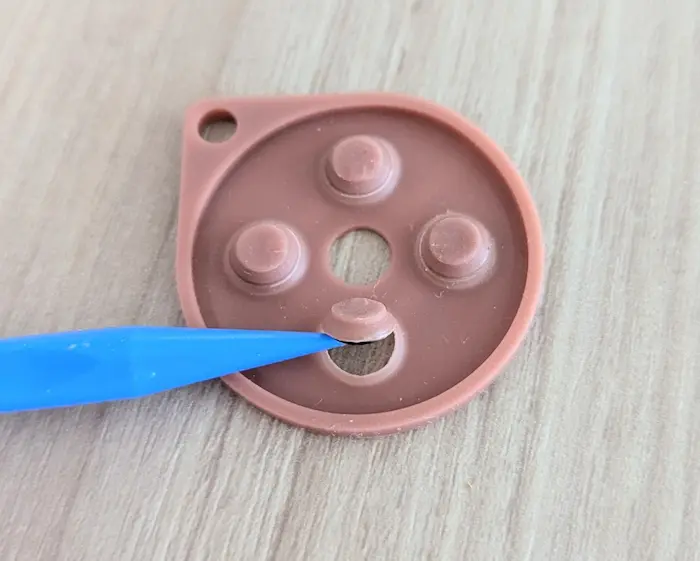

ボタンの下にあるゴムを確認すると、一部がちぎれていました。
これでは、ボタンを押したときに正常に動作しないのも納得です。
汚れが原因なら掃除によって改善する可能性がありますが、ゴムそのものが破損している場合は掃除だけでは直せません。
そこで、ゴムを交換できないか試してみることにしました。
純正コントローラーとゴムを比較してみた

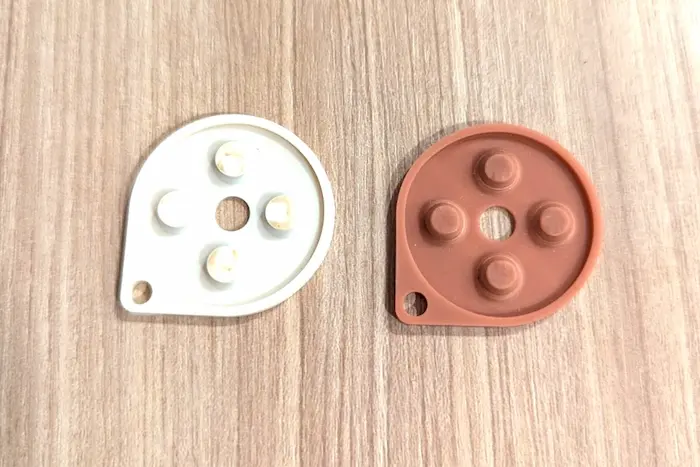

先ほど分解したのとは別の、純正スーパーファミコンコントローラーのゴムと並べてみます。
実際に確認してみたところ、今回の連射コントローラーに使われていたゴムは、純正コントローラーのゴムと同じ形でした。
そこで、純正コントローラーのゴムを連射コントローラーに移植してみることに。
交換後に動作確認したところ、反応しなかったボタンも正常に反応するようになりました。
なお、手元にある純正コントローラーを比較すると、ゴムの形状は同じでも色が異なり、ボタンの押し心地にも違いがありました。
今回は純正のゴムを流用できましたが、交換する場合は手元のゴムと形状を確認してから選ぶと安心です。
スーパーファミコンのコントローラーを分解・修理するときの注意点
実際にスーパーファミコンのコントローラーを分解してみて、特に注意したいと感じたポイントをまとめます。
| 注意点 | ポイント |
|---|---|
| 分解前に写真を撮る | ボタンやゴムの位置・向きが分からなくなったときに確認できる |
| 基板やケーブルは水洗いしない | 今回、水洗いしたのはケースやボタンなどのパーツのみ。基板は無水エタノールで掃除した |
| 洗ったパーツはしっかり乾かす | 細かい溝などに水分が残っていないことを確認してから組み立てる |
| 組み立て後に反応しなければコネクタを確認する | 今回は全ボタンが反応しなかったものの、コネクタを差し直すと復活した |
| ゴムが破損していたら交換を検討する | ちぎれたゴムは掃除では直らないため、交換用ラバーパッドなどが必要 |
ボタン内部のゴムが汚れているだけなら、掃除で改善する可能性があります。
しかし、今回の連射コントローラーのようにゴムがちぎれている場合は、掃除だけでは元に戻りません。
同じ形状の交換用ゴムを用意するなど、部品自体の交換が必要になります。
修理できない場合はコントローラーの買い替えも選択肢
掃除やゴム交換をしても反応しない場合は、基板やケーブルなど別の部分が故障している可能性もあります。
スーパーファミコンの純正コントローラーは中古でも流通しているほか、互換コントローラーも販売されています。
修理するために複数の部品や工具を購入すると、別のコントローラーを買ったほうが安く済む場合もあります。
自分で直すのが難しそうな場合は、中古の純正品や互換品への買い替えも検討してみてください。
まとめ｜スーパーファミコンのコントローラーは掃除やゴム交換で直せる場合も
今回は、スーパーファミコンのコントローラーを実際に分解して掃除してみました。
純正コントローラーは普通のプラスドライバーで分解でき、ケースやボタンは中性洗剤、基板の接点は無水エタノールを使って掃除できます。
また、掃除後にすべてのボタンが反応しなくなるトラブルもありましたが、今回はコネクタを差し直すことで復活しました。
一方、ボタンが反応しなかった連射コントローラーでは、内部のゴムがちぎれており、純正コントローラーのゴムに交換すると正常に反応するようになりました。
スーパーファミコンのコントローラーが反応しない場合は、接続状態・内部の汚れ・ゴムの状態などを順番に確認すると、原因を見つけられるかもしれません。
